一鍵閃測 METRIOS
您的當前位置： 首頁 > 一鍵閃測
Metrios

Metrios

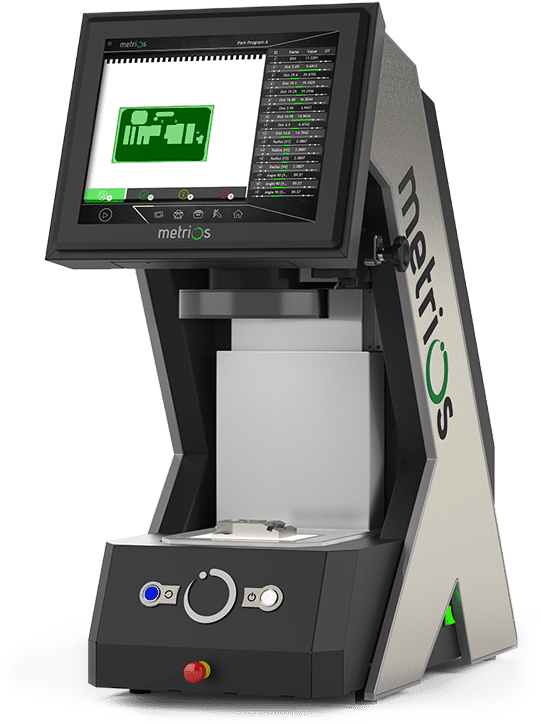

Metrios是一款二維控制光學測量儀，能夠確保操作人員進行以下諸類準確客觀的質量控制測試：

  1. 直接生產中的測試；
  2. 進料時的測試；
  3. 出貨前的檢測。
Metrios

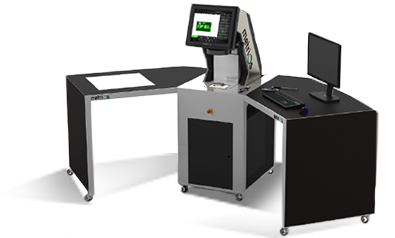

新METRIOS型號

Modello MT11080 大視場版
測量多件式組件的合適選擇！


Modello MT7575 高清版
創新型系統，可測量微小型結構件！


Modello MT7560 通用版
方便，快捷，實用！


欲了解更多信息，請點擊此處。

聯系我們

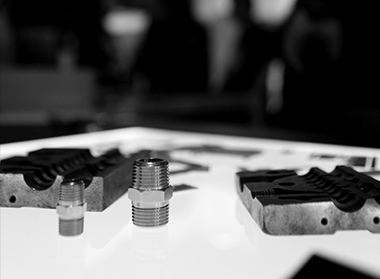

I vantaggi della misura direttamente in produzione

優勢

直接在生產中測量意味著操作人員能夠立即介入生產流程，保持生產偏差在可容忍范圍內，使用儀器獲取的數據對工具實時進行位置調整。在設置和批次轉換階段，測量儀能夠節省一小時的停機時間，減少一批產出工件的測量時間。 Metrios測量儀在生產中的各項優勢無疑給客戶提供了快速的回報。

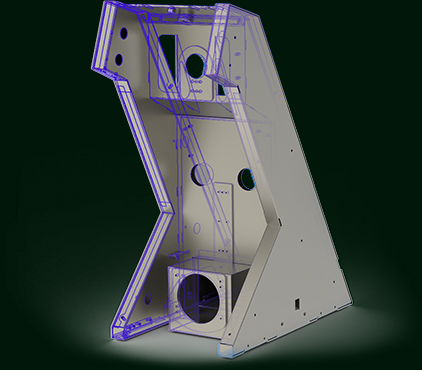

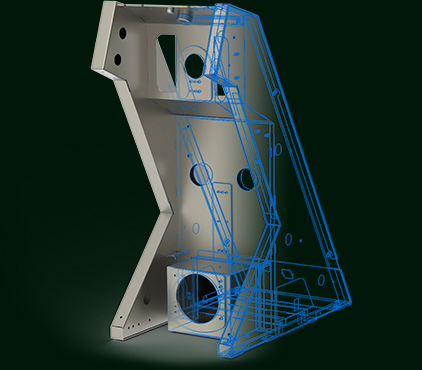

結構.

材料的選擇和構造技術使此款儀器能夠在計量實驗室之外運行。其堅固的鋼合金外框帶有加強筋，能夠覆蓋并 適當?shù)某叽邕\算，加上變形分析和三個不同的溫度傳感器，能確保Metrios在溫度變化的時候，保持其復雜結構的穩定性和線性。保護儀器中的精細部件。

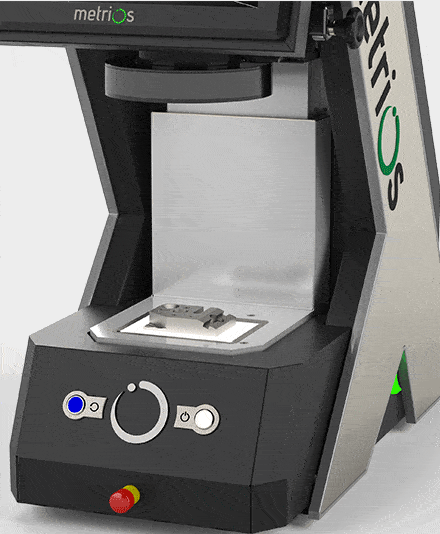

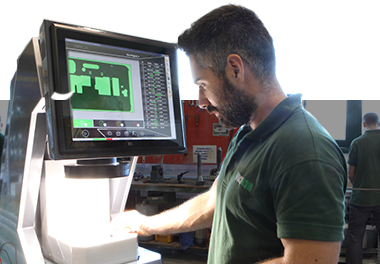

設計中蘊含的人體工程學

此款儀器的結構尺寸較大程度地滿足了人體工程學的要求，能夠確保操作人員放置待測工件的時候，有充足的容納雙手的空間。
待測工件被置于一塊經過特殊處理的玻璃上，甚至是使用金屬部件時，也能將劃痕控制在較小程度。

Massima ergonomia

光學玻璃下置有步驟控制器，用三個溫度傳感器中的一個保持儀器不受生產現場典型多變的環境影響。

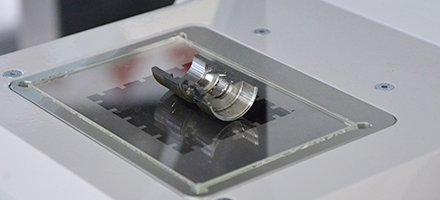

測量臺每次的垂直移動距離為100mm，在工件裝卸階段脫離，還接受使用任何大小的支承結構和鉆模。測量臺配備有自動垂直移動功能，把待測工件放入聚焦區域。這一自動聚焦系統消除了手動調整造成的典型人為誤差，確保測量的再現性及準確性。

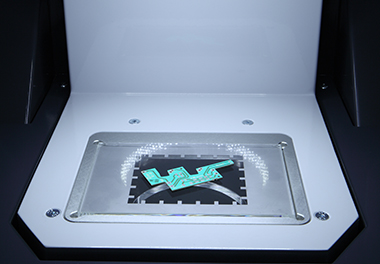

測量臺是一個移動的金屬結構，其上固定著一塊經特殊處理過的光學測量玻璃，甚至是使用金屬部件時，也能將劃痕控制在較小程度。
步驟控制器被放置在光學玻璃的下面， 用三個溫度傳感器中的一個保持儀器不受生產現場典型多變的環境影響。
Metrios專為生產現場而設計，讓裝載工件變得便捷——測量臺和光學裝置之間的距離是迄今為止較大的。



光學測量裝置

Metrios通過一個非接觸式光學系統進行測量。此系統由一個高清量測攝影機和三個不同的照明系統組成。

背光可較大程度確保輪廓測量的準確性及再現性。
The integrated coaxial episcopic illuminator is ideal for illuminating surfaces uniformly, making it possible to measure every single detail on the surface, such as blind holes or writings and markings.
Arranged on two rings at different tilt angles, the annular illuminator lights up the part from any angle. It is adjustable in height and can detect bevels or other elements on the surface. Its powerful lighting, unique in its category, keeps measurements stable and immune to the typically variable external conditions of the shopfloor.
One or more sectors of the annular illuminator may be selected independently, as well as the intensity of each individual sector.
Based on the orientation of the piece placed on the stage, the annular illuminator follows the position of the piece and always illuminates it from the same direction.

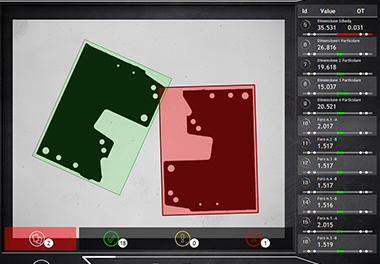

生產軟件環境

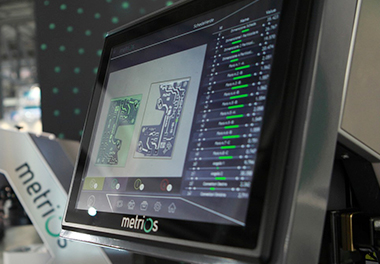

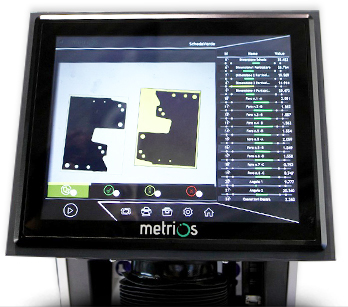

操作人員可以加載“部件程序”，輕輕一點即可檢查所有測量項，打印完整的圖形報表，監控每一個測量項的數據浮動情況，以實施工具位置調整，保存數據以便統計。

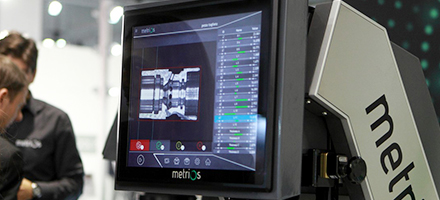

操作人員可直接在屏幕上看到工件的實時圖像，獲得像在使用輪廓投影儀時所感受到的實用感。在圖表的幫助下，超出測量誤差容忍度的區域會被高亮標出。

Ambiente software di produzione

編程軟件環境

編程軟件環境表現了機器完整的計算潛能，可直觀地給每個獨立測量項編程，并結合不同的照明系統進行運行。
編程直接在工件的實時圖像上完成，這一特性清晰地展示了待測細節的情況（大小，完成水平，清潔度水平，鉗位狀況…）
工件圖像按照其被裝載到儀器上相同的方向顯示，這樣，甚至是小的、對稱的工件都可以被快捷地讀取出來。

編程環境也可以離線使用，因此，編程可以在舒適的辦公室里完成。

應用中的標準測量項清單

  • 服務測量：線-線，線-平面，線-圓周，圈-圈交叉點，平面，已知直徑位置，軸線，距離，小/大點
  • 直徑測量：平均數，小值，大值，球形，平均球面
  • 角和錐角測量
  • 半徑測量（引用半徑，比較半徑）
  • 比較測量和數學計算：點距離，偏置，差異，正弦，余弦，正切等等
  • 線測量：高點，高度，直徑（大值，小值，平均值，側傾），波峰角
  • 圓錐線測量：高點，高度，圓錐度，平均直徑，波峰角
  • 幾何測量：平直度，垂直度，平行度，對稱性
